衝擊試驗（yàn）機做金屬材料試驗須知的重要指標！

衝擊試驗機是做一種動態力學性（xìng）能試驗，主要用來測定衝斷一定形狀的試樣所消耗的功，又叫衝擊韌性試驗。根據試樣形狀（zhuàng）和破斷（duàn）方式，衝擊試驗分為彎曲衝擊試驗、扭轉衝擊（jī）試驗和拉伸衝擊試驗三種。橫梁式彎曲（qǔ）衝擊試（shì）驗法操作簡單，應用最廣（guǎng）。中國有關標準規（guī）定采用橫梁式試驗（yàn）法，所用標準（zhǔn）試樣以U形缺口試樣和V形缺口試樣為主。

衝擊試驗（yàn）機做（zuò）彎曲衝擊試驗是（shì）20世紀（jì）初夏比(G.Charpy)提出的，以後獲得廣泛使用。

Charpy impact test 是用以（yǐ）測定金屬材料抗缺口敏感性(韌性)的試驗。參考標準EN 10045。

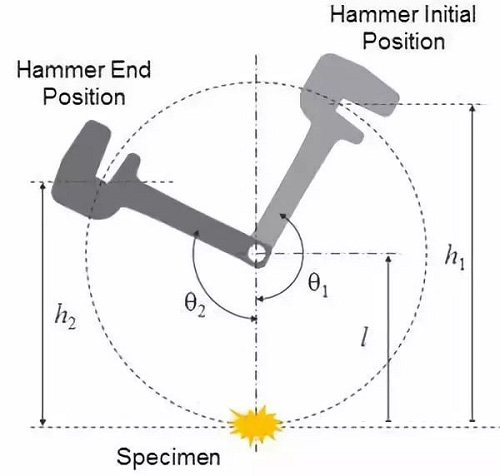

製備有一定形狀和尺寸的金屬試樣，使其具有U形（xíng）缺口或V形缺口，在（zài）夏比衝擊試驗機上處於簡支梁狀態，以試驗機舉起的擺錘作一（yī）次衝擊，使試樣沿缺口衝斷，用折斷時擺錘重新升起高度差計算（suàn）試樣的吸收功，即為（wéi）Aku和Akv。

衝擊試驗機可在不同溫度下作衝擊試驗。吸收功值(焦耳（ěr）)大，表示材料韌性好，對結構（gòu）中（zhōng）的缺口或（huò）其他的應力集中情況不敏感。

對重要（yào）結構的材料近年來趨向於采用更能反映缺口效應的V形缺口（kǒu）試樣做衝擊試驗。

報告（gào）應包含：結果及試驗報告歐洲標準編號；材料名稱、試樣標識；試樣尺寸；缺口類型；試驗溫度；擺錘標稱打擊能量；吸（xī）收能量 KV，KU。

韌性－脆性轉變是金屬材料隨溫（wēn）度（dù）降低由韌性狀態過渡到脆（cuì）性狀態致使衝擊韌度急劇降低（dī）的現象。

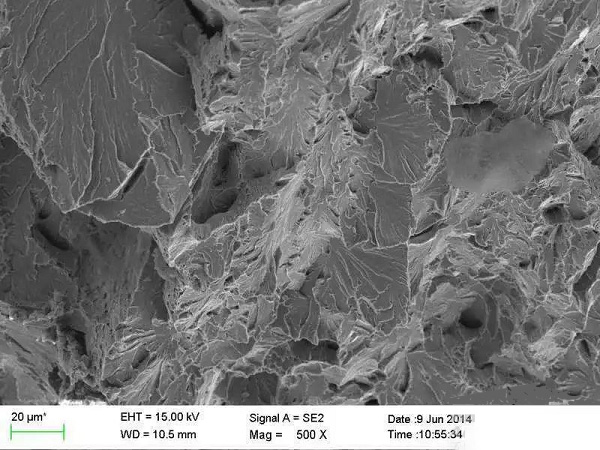

從韌性角度選材，最重要的是要知（zhī）道韌性（xìng）-脆性轉變溫度Tk(℃)。Tk通常是根據衝擊功(或衝擊韌度（dù）)、斷口形貌特征、變（biàn）形特征（zhēng）與溫度（dù）的關係（xì）求得。

根據落錘試（shì）驗和動態撕裂試驗求得的零塑性轉（zhuǎn）變溫度，可（kě）以建立表（biǎo）征應力、缺陷和工作溫度關係的斷裂分析（xī）圖。

此外，工程上常用一次擺（bǎi）錘衝擊彎曲試驗（yàn）來測定材料抵抗衝擊載（zǎi）荷的能力（lì），即測定衝擊載荷試樣被折斷而消耗的衝擊功Ak，單位為焦耳（J）。

一般把Ak值低的材料稱為脆性材料，Ak值高的材（cái）料（liào）稱為韌（rèn）性材料（liào）。Ak值取決於材料及其狀態，同時與試樣的（de）形狀、尺寸有很大關（guān）係。

Ak值對（duì）材料的內部結構缺陷、顯微組織的變化很（hěn）敏感，如（rú）夾雜（zá）物、偏析、氣泡、內部裂紋、鋼的回火脆性、晶粒粗化等（děng）都會（huì）使Ak值明顯降低；同（tóng）種材料的試樣，缺口越深、越尖銳，缺口處應力集中程度越大，越容易變形（xíng）和（hé）斷裂，衝擊功越小，材料表現出來的脆性越（yuè）高。

因此不同類型和尺寸的試樣，其ak或Ak值不能直接比較。

更多關於（yú）衝擊試驗（yàn）機，請直接撥打廣東劍喬全國谘詢電話：0769-87922848！
