劍喬儀器廠家教你三軸電磁振動台如何選型！

1. 確定額定激振力的大小

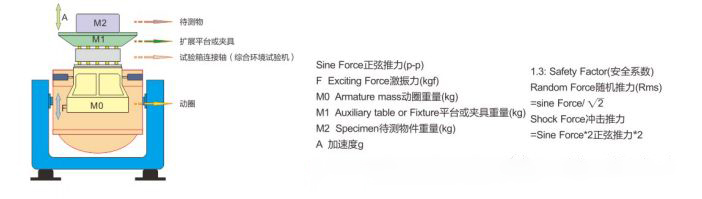

由於三軸電磁振動台的主參數是以激振力大小命名與排序的，根據已知的參數，利用∑ m x a= ( m₁ + m₂ + m₃ + m₄) x a計算出激振力的大小，並加1.3安全係數，便能確定在加速度區域所需的激振力的大小，並以此作為選定相應型號的依據。

這裏，m₁是試件的質量；m₂ 是夾具的質量；m₃ 是振動台可動係統（即動圈）的質量；m₄ 是垂直擴展台麵的質量（當振動台工作於水平振動時，m₄ 為水平滑台可動係統重量）。

說明：m₃、m₄ 參數可以在振動台製造商的樣本中查到。

驗證振動台製造商提供的速度幅值和位移幅值能否滿足試驗要求。電磁式振動試驗台的工作特性曲線分為：位移區、速度區和加速度區（在激振力不變的情況下隨著試驗負載的增大、振動台給出的加速度幅值將相應地減小，但電磁式振動試驗台能達到的最大激振力、最大速度和最大位移值是不隨試驗負載大小而變化的，也就是說是固定的。

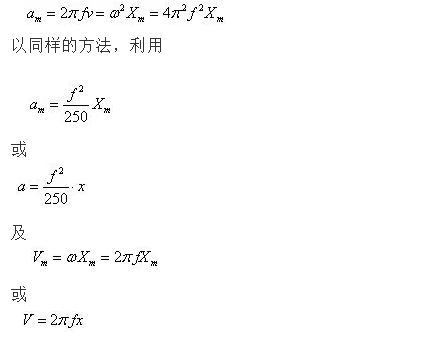

因此在根據上式確定了加速度區域的激振力和已知試驗加速度幅值a後，用下式a=2πfv即可計算出此試驗負載下的加速度區和速度區的交越點，然後繼續用下式V=a/2πf計算出該交越點以下速度區內頻率點各對應的速度幅值的大小。當計算值小於初步選定的振動台的最大速度幅值時，試驗可行；選型得以確認，反之則應重新選型。

    驗證在位移區內相應的位移能否滿足要求。

2. 垂直擴展台麵的選擇

      三軸電磁振動台的台麵尺寸是比較小的，當被試驗品（或夾具）的長、寬尺寸大於振動台麵最大螺孔直徑時，就應該考慮配置相應的擴展台麵，而擴展台麵的上限工作頻率一般比振動台的上限頻率低。因此，當采用擴展台時，一般情況下應視擴展台麵的上限頻率為振動台的上限工作頻率，對於擴展台麵（一般地采用圓形擴展台麵比同尺寸的方形擴展台麵上限工作頻率高）。

      這裏需要指出的是：當擴展台麵較大且試件重量較重而且重心偏離中心較大時，可以考慮在擴展台麵四個角下方加空氣彈簧輔助支撐並加直線軸承導向，以盡量減少橫向運動並提高振動台的承載能力和抗傾覆力矩的能力。

3. 其它方麵的考慮

      當試驗規範隻作正弦額定或定振掃頻試驗時，係統隻需配正弦振動控製儀即可。而當試驗規範隻要求作隨機振動（或兼正弦振動）時則應配置隨機振動控製儀。

     當試驗規範僅要求垂直方向振動時（或者利用夾具可以倒向時），隻需一般電磁式振動試驗台；當試驗要求作水平振動時，除購置三軸電磁振動台外還需配置相應的水平滑台。

更多三軸電磁振動台相關選型資料以及詳細的產品介紹，請谘詢【劍喬儀器】廠家，電話：13829135130
